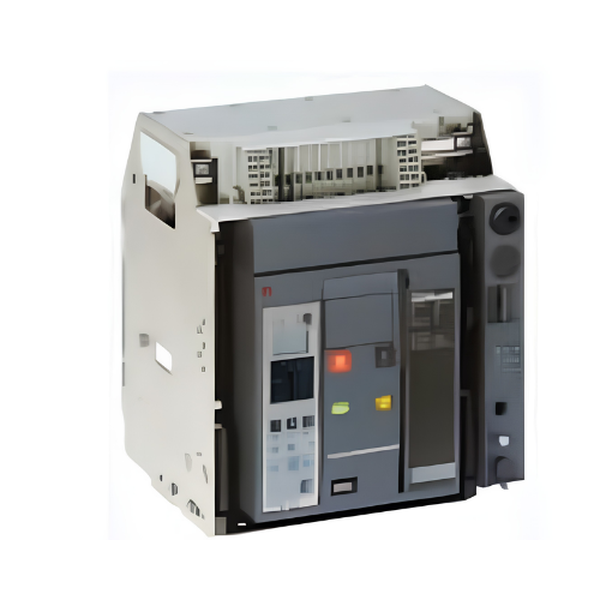

Máy cắt không khí ACB Schneider NT10H14F2 là thiết bị đóng cắt cao cấp thuộc dòng MasterPact NT (kiểu H1) với cấu hình 4 cực (4P), dòng định mức 1000A, và dòng cắt ngắn mạch 42kA. Đây là loại máy cắt kiểu cố định (Fixed), vận hành thủ công hoặc bằng điện, chuyên dùng để bảo vệ quá tải và ngắn mạch cho các hệ thống phân phối điện tổng công nghiệp, tòa nhà thương mại và trung tâm dữ liệu.
Thông số kỹ thuật chi tiết:
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | NT10H14F2 |
| Hãng sản xuất | Schneider Electric (Thương hiệu Pháp) |
| Dòng sản phẩm | MasterPact NT (Type H1) |
| Số cực (Poles) | 4P |
| Dòng điện định mức (\(I_{n}\)) | 1000A |
| Dòng cắt ngắn mạch (\(I_{cu}\)) | 42kA tại 440VAC |
| Dòng cắt dịch vụ (\(I_{cs}\)) | 100% \(I_{cu}\) (\(I_{cs} = I_{cw}\) tại 1s) |
| Điện áp định mức (\(U_{e}\)) | 690V AC, tần số 50/60Hz |
| Điện áp xung định mức (\(U_{imp}\)) | 12kV |
| Loại gắn kết | Cố định (Fixed), bộ đấu nối nằm ngang phía sau |
| Bộ điều khiển (Trip Unit) | Micrologic 2.0A (Bảo vệ Quá tải & Ngắn mạch chuẩn LI) |
| Kích thước (H x W x D) | 301 x 346 x 196 mm |
| Trọng lượng | 18 Kg |
| Tiêu chuẩn đáp ứng | IEC 60947-2 |
Đặc điểm nổi bật & Thiết bị đi kèm:
- Độ bền cao: Đạt độ bền cơ học lên tới 12.500 lần đóng cắt và độ bền điện 6.000 lần (không cần bảo trì).
- Trip Unit thông minh: Bộ Micrologic 2.0A tích hợp ampe kế kỹ thuật số hiển thị dòng điện thực tế, cho phép điều chỉnh dòng tải (Ir) linh hoạt từ 0.4 đến 1 lần dòng định mức (\(I_{n}\)).
- Tiếp điểm phụ tích hợp sẵn: Gồm 4 tiếp điểm báo trạng thái (ON/OFF) và 1 tiếp điểm báo sự cố (SDE) để kết nối hệ thống điều khiển tự động từ xa.
