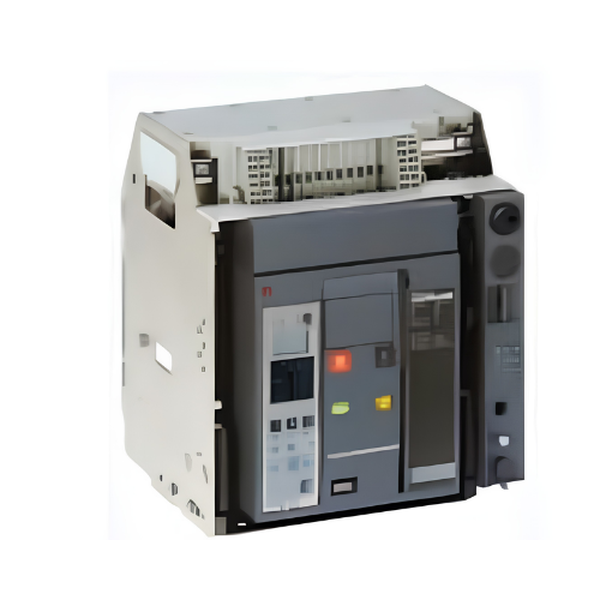

Mã sản phẩm NT10H24D2 là máy cắt không khí (ACB) thuộc dòng cao cấp MasterPact NT của hãng Schneider Electric. Đây là thiết bị đóng cắt bảo vệ hạ thế dạng ngăn kéo (Drawout) có hiệu suất vận hành cao, chuyên dùng cho các hệ thống điện công nghiệp, tòa nhà thương mại lớn và trung tâm dữ liệu.
Thông số kỹ thuật cốt lõi:
- Dòng điện định mức (\(I_{n}\)): 1000A
- Dòng cắt ngắn mạch (\(I_{cu}\)): 50kA tại điện áp 440VAC
- Số cực (Poles): 4P (4 cực bảo vệ)
- Kiểu lắp đặt: Ngăn kéo / Rút kéo (Drawout - ký hiệu bằng chữ D ở cuối mã)
- Đặc tính dòng cắt: Kiểu H2 (\(I_{cs} = 100\% I_{cu} = I_{cw}\) trong 1 giây)
- Điện áp định mức (\(U_{e}\)): 690V AC, tần số 50/60Hz
- Bộ điều khiển (Trip Unit): Tích hợp sẵn Micrologic 2.0A tiêu chuẩn (bảo vệ quá tải và ngắn mạch cơ bản, có màn hình hiển thị dòng điện).
Cấu tạo thiết bị cơ bản đi kèm:
- Khung máy cắt chính gắn trên giá đỡ ngăn kéo (chassis).
- Bộ đấu nối mạch động lực phía sau nằm ngang.
- Tiếp điểm phụ báo trạng thái: 4 tiếp điểm báo đóng/cắt (ON/OFF) và 1 tiếp điểm báo sự cố (Fault trip).
