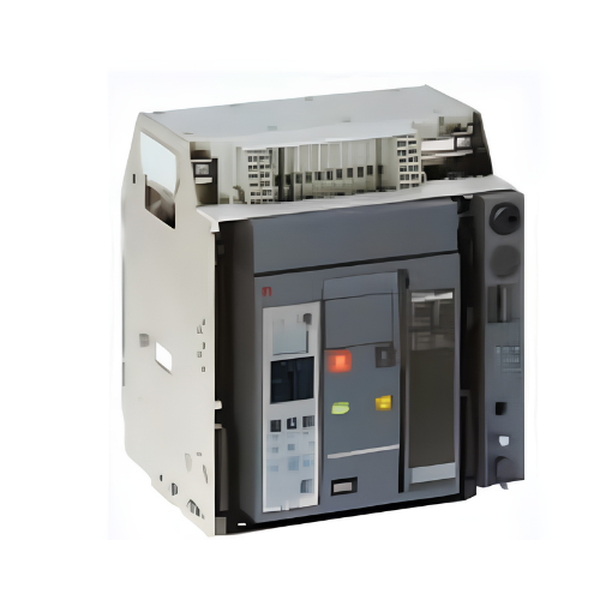

NT08H14F2 là dòng máy cắt không khí (ACB) MasterPact NT cao cấp của thương hiệu Schneider Electric. Đây là thiết bị đóng cắt bảo vệ hệ thống điện hạ thế cho các trung tâm dữ liệu, tòa nhà thương mại và hệ thống phân phối tổng.

Ý nghĩa thông số kỹ thuật:

NT08: Thuộc dòng MasterPact NT, định mức dòng điện 800A.
H1: Phân loại dòng cắt kiểu H1.
4: Thiết kế cấu tạo 4 cực (4P).
F: Dạng lắp đặt Cố định (Fixed). (Lưu ý: Nếu ký tự này là D - Drawout thì sẽ là loại kéo rút).
2: Trang bị bộ điều khiển (Trip unit) loại MicroLogic 2.0A tiêu chuẩn (bảo vệ quá tải và ngắn mạch).
42kA: Dòng cắt ngắn mạch tối đa (Icu) đạt 42kA tại điện áp 440VAC. Hiệu suất dòng cắt dịch vụ Ics = 100% Icu.

Đặc tính kỹ thuật chi tiết:

Kích thước gọn nhẹ: 301 x 346 x 196 mm, trọng lượng khoảng 18 kg.
Điện áp định mức (Ue): Tối đa 690V, tần số 50/60Hz.
Điện áp xung định mức (Uimp): Lên tới 12kV.
Phụ kiện cơ bản đi kèm: Khung CB, bộ đấu nối phía sau nằm ngang (trên/dưới), MicroLogic 2.0A, 4 tiếp điểm báo trạng thái ON/OFF và 1 tiếp điểm báo sự cố SDE.
